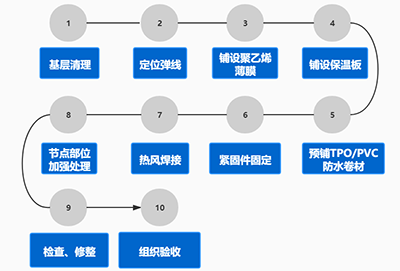

工藝流程：

01 基層清理

1)施工前應(yīng)對基層檢查和驗收，符合要求后進行清理和清掃。

2)屋面系統(tǒng)的壓型鋼板基層必須與主體結(jié)構(gòu)有可靠的連接，能夠承受屋面正負(fù)組合風(fēng)壓的作用。

3)壓型鋼板間的連接要平順、連續(xù)，不得有任何尖銳突出物，以免刺穿、割傷卷材。

02 定位彈線

1）根據(jù)施工作業(yè)面的情況,先彈第一道定位線。

2）第二條與第一條線之間的距離的寬幅 1.90m,之后每條基準(zhǔn)線與前一條基準(zhǔn)線之間距離按小于等于 1.80m 進行彈線定位。

3）彈好基準(zhǔn)線后，將卷材攤開并調(diào)整對齊基準(zhǔn)線，以保證卷材鋪設(shè)平直。

03 鋪設(shè)隔汽膜

1) 在經(jīng)驗收合格的基層上鋪設(shè)PE膜隔汽層，相鄰PE膜搭接10cm。

2) 搭接縫采用10×1mm丁基膠帶粘結(jié)，女兒墻立面、出屋面設(shè)備、管道應(yīng)采用丁基膠帶粘接封閉，確保隔絕室內(nèi)空氣，避免室內(nèi)水汽進入保溫層。

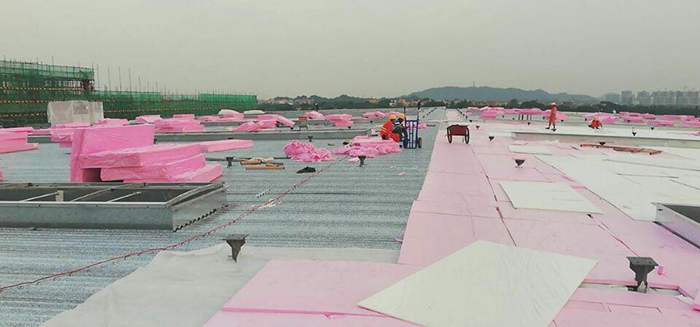

04 鋪設(shè)并固定巖棉板

1)在隔汽層上鋪設(shè)巖棉保溫板，并采用機械固定件進行固定。

2)螺釘必須保證錨固在壓型鋼板波峰位置，螺釘緊固過程中，應(yīng)始終確保螺釘與壓型鋼板垂直，緊固程度應(yīng)適宜，緊固過足或不足均嚴(yán)重地影響屋面體系的抗風(fēng)揭能力。

3)對于較松軟的保溫層，適宜的緊固可以看見墊片周圍輕微的壓縮變形，應(yīng)確保墊片不使保溫板表面出現(xiàn)裂縫，固定螺釘應(yīng)穿透壓型鋼板，至少露出壓型鋼板20mm。

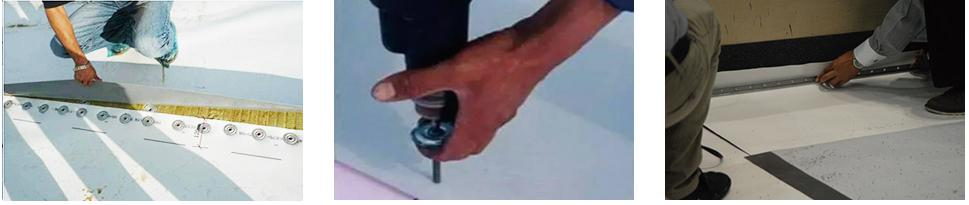

05 鋪設(shè)并固定PVC/TPO防水卷材

1)PVC/TPO防水卷材的鋪設(shè)方向應(yīng)與壓型鋼板波紋方向垂直，施工時首先要進行預(yù)鋪，把自然疏松的卷材按輪廓布置在基層上，平整順直，不得扭曲，長邊搭接寬度為120mm，短邊搭接寬度75mm。

2)對于需粘結(jié)的部位，根據(jù)實際情況將其折疊，從折疊處分別在卷材和基層表面，按建議用膠量用膠輥涂一層膠粘劑，待膠粘劑半干燥且不粘手時，使預(yù)粘面合攏，壓輥壓實，然后再把另外沒有折疊的部分折疊起來如前所述，依次類推。

3)放置相鄰PVC/TPO防水卷材，在放置固定件的地方（沿卷材長向）形成120或 140mm的搭接，熱空氣焊接寬度至少40mm，固定件邊應(yīng)距卷材邊30mm。

4)屋面周邊和角部的固定件應(yīng)進行加密，可以采取以下方法進行加密：

?屋面周邊區(qū)域使用寬度為1.0米的周邊卷材或在卷材中間增加一行固定件，用20cm寬均質(zhì)卷材覆蓋并熱風(fēng)焊接在大面卷材上。

?角部區(qū)域采用寬度為1.0米周邊卷材中間加一排固定件或普通卷材中間部位加兩排固定件，用20cm寬均質(zhì)卷材覆蓋并熱風(fēng)焊接在大面卷材上。

5)另外，在天窗、變形縫、出屋面管道等處，均要求采用墊片或壓條對卷材進行固定。

06 搭接邊焊接

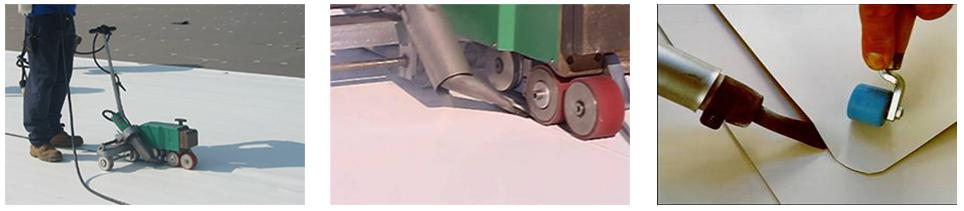

1)使用自動熱空氣焊接機和手持熱空氣焊接機以及硅酮輥，以熱空氣焊接TPO卷材。當(dāng)屋面坡度較大時，不便使用自動焊機時，推薦使用爬行焊接或手持熱空氣焊接機。

2)老化PVC/TPO防水卷材的清洗：卷材受污染或暴露在外部環(huán)境約7天后，在熱空氣焊接前必須應(yīng)進行清洗處理；

3)受污染的PVC/TPO防水卷材搭接部位，先用濕布擦去灰塵等雜物，再用清水清洗焊接區(qū)（嚴(yán)重污染可使用中性清洗劑清洗），再用干凈的擦拭布擦干，用專用卷材清洗劑進行徹底清洗，白色抹布擦干，待卷材清洗劑徹底揮發(fā)后焊接（視環(huán)境溫度約需15～30分鐘）。

4)溫度設(shè)定：使用自動焊接機時，TPO加熱設(shè)定焊接溫度約在450～550℃。焊接的溫度及速度由環(huán)境溫度、風(fēng)力、卷材溫度所決定，每天正式開始焊接前或氣溫急劇變化后，必須進行試焊，以確定焊接溫度及速度。

5)準(zhǔn)備熱空氣焊接機，讓其預(yù)熱約5-10分鐘達到工作溫度。機械固定現(xiàn)場搭接，Z小搭接寬度為120mm，并且保證至少40mm的焊接寬度。

6)抬起搭接的卷材時，在搭接區(qū)插入自動熱空氣焊接機的吹氣噴嘴。立即開始沿接縫移動機器，以防燒壞卷材。

07 細(xì)部節(jié)點處理

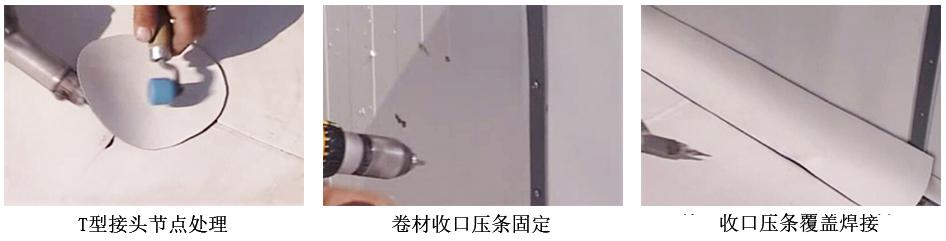

卷材收口：PVC/TPO防水卷材收口處應(yīng)用專業(yè)收口壓條、收口螺釘固定，密封膏密封。陰陽角、天溝、水落口、天窗等部位，嚴(yán)格按圖紙進行施工。

在密貼式金屬屋面復(fù)合TPO防水系統(tǒng)中，由構(gòu)造決定，在固定支座部位固定釘必然要穿透卷材。為了防止固定支座在屋面板溫度應(yīng)力下推動或風(fēng)揭反復(fù)作用下晃動影響底部與卷材結(jié)合的緊密性，出現(xiàn)滲漏隱患，需要采取密封措施。在固定支座下方與TPO接觸部位墊2mm厚的丁基膠，保證釘子穿透部位的防水性。

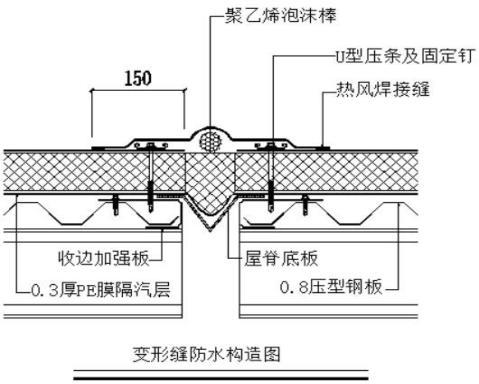

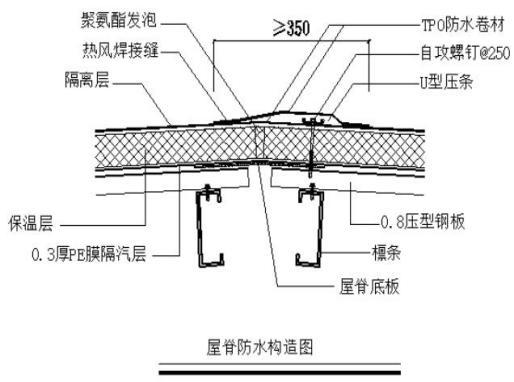

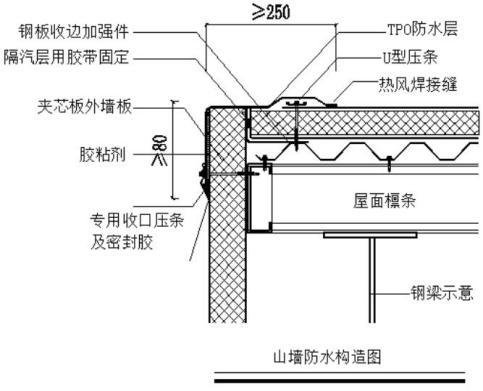

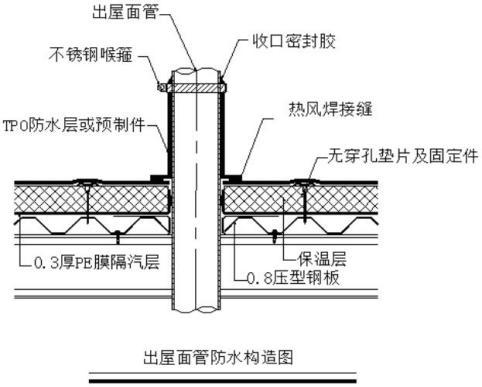

節(jié)點構(gòu)造：
